Produkte

BESCHREIBUNG

Basisinformation

Modell Nr.	AWS ENiFe-C1 ENi-C1
Länge	300-400mm
Schweißkerntyp	Legierter Baustahl
Art der Elektrodenbeschichtung	Eisenpulver mit niedrigem Wasserstoffgehalt
Schlackencharakteristik	Sauer
Schweißstabtyp aus Edelstahl	Schweißelektroden aus Gusseisen
Funktion	Elektrode mit niedrigem Wasserstoffgehalt, hocheffiziente Eisenpulverelektrode, Schwerkraftelektrode, feuchtigkeitsbeständige Elektrode, vertikal nach unten
Schweißleistung	AC/DC
OEM-Service	Akzeptiert
Maßgeschneiderter Service	Akzeptiert
Transportpaket	Karton
Spezifikation	5 kg/Karton, 20 kg/Karton
Warenzeichen	Tyue
Herkunft	Wenzhou
HS-Code	8311100000
Produktionskapazität	10 Tonnen

Verpackung & Lieferung

Verpackungsgröße pro Produkteinheit: 35,00 cm * 22,00 cm * 10,00 cm. Bruttogewicht pro Produkteinheit: 5,150 kg

Produktbeschreibung

Produktbeschreibung

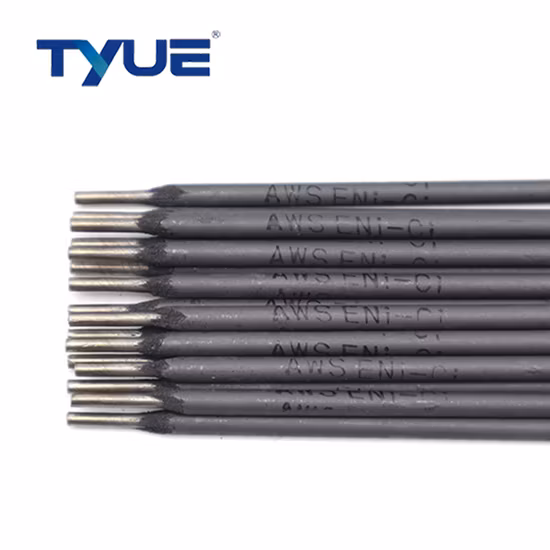

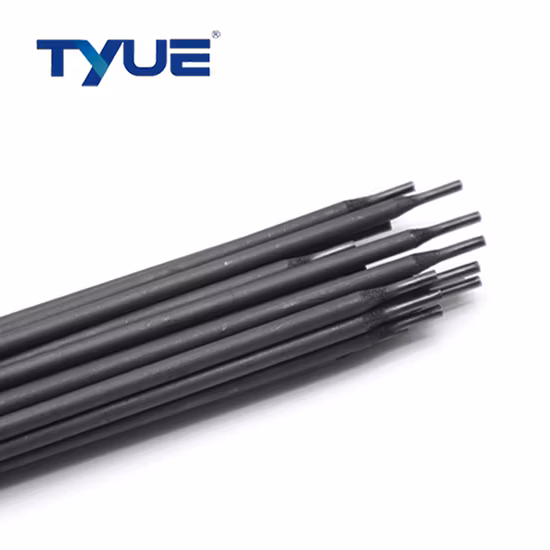

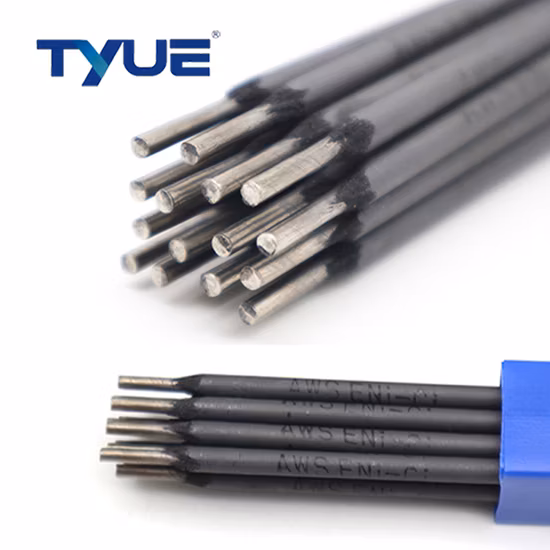

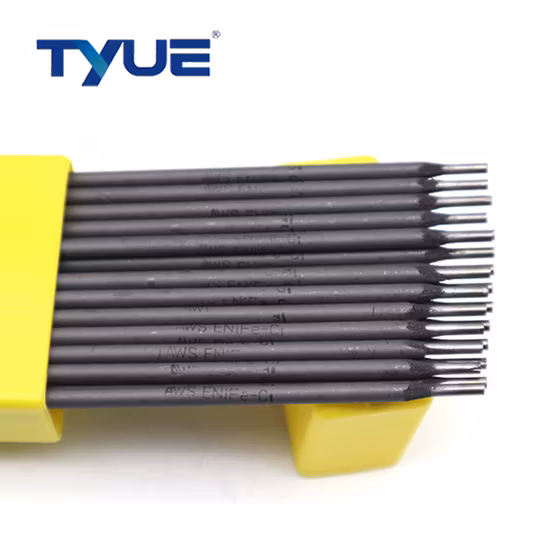

Tyue Aws Enife-C1 Gusseisen-Schweißelektrode/Stab 3,2 * 350 mm
Die Schweißelektrode/der Schweißstab eignet sich zum Reparieren oder Schweißen von rissigen und verschlissenen Teilen aus Grauguss oder NCD-Guss sowie zum Verbinden von Gusseisen mit unähnlichen Metallen. Sie ist bearbeitbar. Details zur Gusseisen-Schweißelektrode/-stab (AWS ENIFE -C1)Modellnummer: aws enife-c1 Gusseisen-SchweißstabMaterial: Gusseisen-SchweißstabLänge: 300 mm–500 mmDurchmesser: 2,5 mm 3,2 mm 4,0 mmAnwendung: Alle Gussqualitäten, Pumpengehäuse, Getriebegehäuse, MotorblöckeMerkmale des Schweißstabs1) Reines Nickel Kern2) Stark reduzierende Eigenschaft3) Graphit-Schweißstab4) Schweißverbindung: Kein Vorwärmen erforderlich, gute Rissbeständigkeit und Verarbeitbarkeit5) Sowohl Wechselstrom als auch Gleichstrom anwendbar6) Relativ teuer7) Wird zum Schweißen dünner Gusseisenstücke und zum Reparieren von Schweißoberflächen wie Guss verwendet Eisenteile von Zylinderdeckeln,

Motorsockel, Getriebegehäuse und Führungsschienen für Drehmaschinen.

Mechanische Eigenschaften von abgeschiedenem Metall

Zugfestigkeit N\mm2 ≥520

(HV) 170-220

Beschreibung

Eine mittelstark beschichtete Gusseisenelektrode auf Graphitbasis für alle Positionen. Es trägt Schweißgut aus Nickel- und Eisenlegierungen auf, das duktil und bearbeitbar ist und verschiedene Arten von Gusseisen, einschließlich Kugelgraphitguss, verbindet.

Anwendungen für Schweißstäbe

Der Gusseisen-Schweißdraht wird zum Verbinden von Nichteisen- und Eisenwerkstoffen, schweren Gussteilen, bei denen Bearbeitbarkeit erforderlich ist, Reparatur gebrochener Gussteile, Motorköpfe, Pumpengehäuse und Blockformen verwendet. Unsere Vorteile

stabiler Lichtbogen, wenig Spritzer, weniger Rauch; höhere Abscheidungseffizienz; ausgezeichnete Schweißleistung; einfaches Nachzünden.

Z208

Z208 Gusseisen-Schweißelektrode
Übereinstimmung mit: GB/T 10044 EZC

Beschreibung:
Z208 ist eine graphitbeschichtete Gusseisenelektrode mit Kohlenstoffstahlkern. Beim Schweißen können sowohl Wechselstrom als auch Gleichstrom angewendet werden. Schweißnahtmetall weist eine ausgezeichnete Rissbeständigkeit auf. Und der Preis ist günstiger.

Anwendungen:
Es wird zur Reparatur von Schweißfehlern bei Grauguss verwendet.

Chemische Zusammensetzung des abgeschiedenen Metalls: (%)

	C	Mn	Und	S	P	Fe
Standard	2.00-4.00	≤0,75	2,50-6,50	≤0,10	≤0,15	Der Rest
Typisch	2,70	0,40	4.20	0,006	0,020

Empfohlener Strom (AC oder DC)

Größe (mm)	2,5*300	3,2*350	4,0*400	5,0*400
Strom (A)	60-90	90-120	150-180	190-220

Aufmerksamkeit:
A. Schweißelektroden müssen vor dem Schweißen 1 Stunde lang bei einer Temperatur von 150 °C eingebrannt werden.
B. Für stoßbeanspruchte Gusseisenteile ist die Verwendung nicht sinnvoll.
C. Zum Schweißen von kleinen und dünnen Gusseisenteilen aus niedrigem Stahlgehalt müssen die Schweißelektroden nicht vorgewärmt werden. Beim allgemeinen Schweißen von Rohren sollten die Schweißelektroden auf etwa 400 °C vorgewärmt werden, nach dem Schweißen abkühlen und die Schweißzone kann durch Schneiden bearbeitet werden.

Z308

Z308 Gusseisen-Schweißelektrode
Übereinstimmung mit:GB/T 10044 EZNi-1
Äquivalente Norm: AWS A5.15 ENi-C1

Beschreibung:

Z308 ist eine umhüllte Schweißelektrode mit reinem Nickelkern und Graphitbeschichtung für Gusseisen. Das Schweißnahtmetall weist eine hervorragende Bearbeitbarkeit und Rissbeständigkeit auf. Es können sowohl Wechselstrom als auch Gleichstrom angewendet werden.

Anwendungen:
Es wird zum Reparieren dünner Schweißteile und Bearbeitungsoberflächen aus Gusseisen sowie wichtigen Graugussteilen wie Motorgetriebe, Bearbeitungswerkzeugen, Führungsbahnen usw. verwendet

Chemische Zusammensetzung des abgeschiedenen Metalls: (%)

	C	Mn	Und	S	In	Fe	Andere
Standard	≤2,0	≤1,0	≤2,50	≤0,03	≥90	≤8,0	≤1,0
Typisch	0,59	0,07	1,50	0,004	94	0,021

Empfohlener Strom (AC oder DC)

Größe (mm)	2,5*300	3,2*350	4,0*400	5,0*400
Strom (A)	60-90	90-110	120-150	150-180

Aufmerksamkeit:
A. Schweißelektroden müssen vor dem Schweißen 1 Stunde lang bei einer Temperatur von 80–120 °C eingebrannt werden.
B. Hämmern der Schweißnaht, um Spannungen im Schweißbereich abzubauen und Risse zu vermeiden.
C. Beim Kaltschweißen von Gusseisen sollten hohe Ströme vermieden werden, um das Eindringen von Verunreinigungen des Grundmetalls in die Schweißnaht zu verringern, die Breite der Schweißzone zu verringern und so die Rissbeständigkeit und die Fähigkeit zur maschinellen Bearbeitung zu verbessern der Schweißnaht.

Z408

Z408 Gusseisen-Schweißelektrode
Übereinstimmung mit:GB/T 10044 EZNiFe-1
Äquivalente Norm: AWS A5.15 ENiFe-C1

Beschreibung:
Z408 ist eine graphitische (stark reduzierende) Beschichtung mit Ni/Fe-Kernschweißelektroden für Gusseisen. Es weist folgende Merkmale auf: hohe Zähigkeit, ausgezeichnete Plastizität, niedriger linearer Ausdehnungskoeffizient usw. Sowohl Wechselstrom als auch Gleichstrom können beim Schweißen angewendet werden.

Anwendungen:
Es wird für die Reparatur von schweißtechnisch wichtigen und hochfesten Teilen aus Gusseisen und Moduleisen wie Zylinderkopf, Motorständer, Zahnrad usw. verwendet.

Chemische Zusammensetzung des abgeschiedenen Metalls: (%)

	C	Mn	Und	S	In	Fe	Al	Cu
Standard	≤2,0	≤2,5	≤4,0	≤0,03	45-60	Der Rest	≤1,0	≤2,50
Typisch	0,70	0,24	1,00	0,006	54	0,06	0,054	0,054

Empfohlener Strom (AC oder DC)

Größe (mm)	2,5*300	3,2*350	4,0*400	5,0*400
Strom (A)	50-80	80-110	110-140	150-180

Aufmerksamkeit:
A. Schweißelektroden müssen vor dem Schweißen 1 Stunde lang bei einer Temperatur von 150 °C eingebrannt werden.

-------------------Unsere weiteren Schweißprodukte------------------Bei Interesse klicken Sie bitte auf Klicken Sie auf das Bild unten, um den Link einzugeben

Schweißelektrode: Kohlenstoffstahl, Edelstahl, Gusseisen usw.	Auf Nickel und Kobalt basierendes Schweißzusatzwerkstoff	FülldrahtschweißdrahtE71T-1, E71T-1C, E71T-GS, E81T-Ni usw.
WIG- und MIG-Aluminium-SchweißdrahtER5356, ER4043, ER4047, ER5183 usw.	Unterpulverschweißdraht EM12, EM12K, EL12, EH14 usw.	CO2-MIG-Schweißdraht ER70S-6 (SG2), SG3 usw.

Verpackung und Lieferung

Größe: 2,5 mm x 300 mm, Verpackung: 5,0 kg/Innenkarton, 4 Kartons/Karton = 20 kg, Größe: 3,2 mm x 350 mm, Verpackung: 5,0 kg/Innenkarton, 4 Kartons/Karton = 20 kg, Größe: 4,0 mm x 400 mm ,Paket: 5,0 kg/Innenkarton, 4 Kartons/Karton = 20 kg. 1000 kg (50 Kartons)/Palette

FAQ

F: Was ist die Lieferzeit/Vorlaufzeit?

A: 2-3 Wochen.

F: Wie hoch ist Ihre Mindestbestellmenge?

A: 300 kg pro Größe. (MOQ für Gusseisen-Schweißelektrode)

F: Wie lautet Ihre Zahlungsfrist?

A: 50 % T/T im Voraus, 50 % Restbetrag vor dem Versand bezahlt.

F: Können wir Ihre Fabrik besichtigen?

A: Ja. Willkommen in unserer Fabrik jederzeit
F: Können Sie kostenlose Muster zur Verfügung stellen?
A: Ja. Kostenlose Muster stehen für Sie bereit.
